简体中文

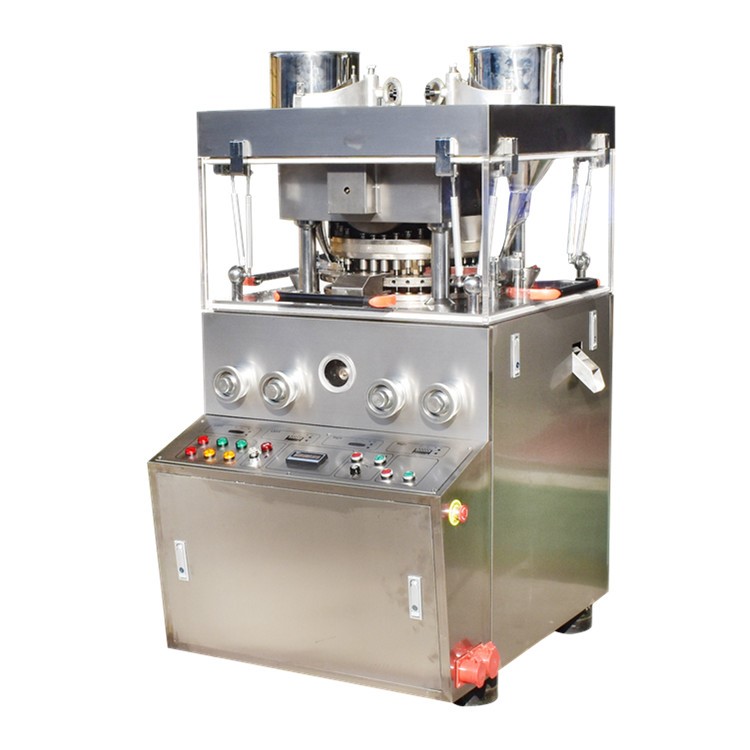

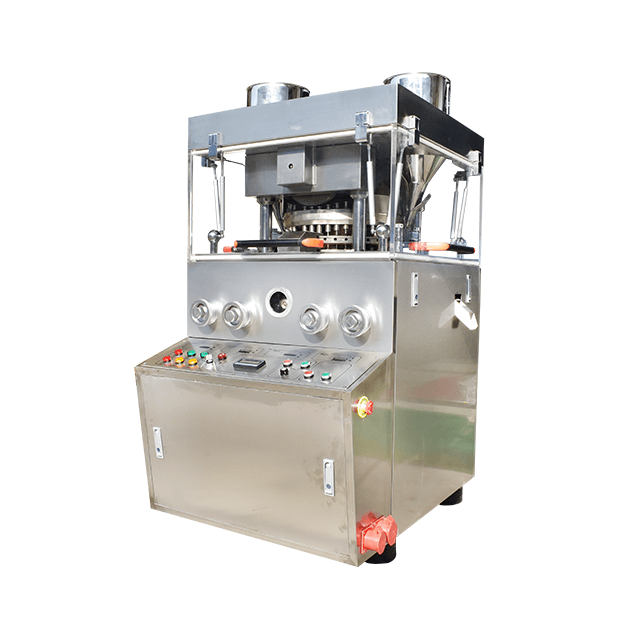

ZP-19D
旋转式压片机
ZP420-19D
本机为双压式自动旋转连续压片机，将颗粒状原料压制成圆片、刻字片及异形、双色片。主要用于制药行业的片剂生产，也适用于化工、食品、电子等工业企业。
主要特征
1、外盖为全不锈钢封闭，内台面为不锈钢材质，可保持表面光泽，防止交叉污染，符合GMP要求。
2、配备有机玻璃透视窗，可看到药片状态，侧板可完全打开，便于内部清洁和维护。
3. 所有控制和操作元件布局合理。
4、采用变频调速装置电气调速，操作方便，转动平稳，安全准确。
5、设有过载保护装置，压力过载时能自动停机。
6、实现机电一体化，采用触摸按键和屏幕显示。
7、率先尝试转盘顶部的半自动润滑装置和有机玻璃防尘装置。
8、传动系统密封在主机下方的油箱内，为独立部件
安全分离，不会相互污染，传动部分浸泡在油池中，易于散热和磨损。
9、配备吸粉装置，可吸除压制室内的灰尘。
10、上导轨、给料机、料斗、传动蜗杆、测粉装置等易损件与ZP33产品结构通用，有利于标准化、通用化、系列化。
主要技术参数
模型 | ZP420-19D |
打孔数量 | 19 |
最大限度。压力（Kn） | 120 |
最大限度。压制直径(mm) | 40 |
最大限度。填充深度（mm） | 30 |
最大片剂厚度(mm) | 15 |
转盘转速（R/M） | 0-20 |
生产能力（片/小时） | 单色45000双色22500 |
电机功率（千瓦） | 5.5 |
尺寸（毫米） | 1250×980×1650 |
整机重量（kg） | 1850 |
主要电气配置表
姓名 | 模型 | 制造商 |
发动机 | 5.5千瓦/6级 | 上海恒烈 |
逆变器 | 部件号 132F0028 | 丹麦丹佛斯 |
接触器 | 3TB40-22-0X | 西门子 |
中继 | MY4N-J24VDC | 欧姆龙 |
热继电器 | JR36B-20 | 上海华通 |
荧光灯电感镇流器 | BPL9W220VB2SC | 飞利浦 |
小型三相断路器 | D247-63 | 上海华通 |
急停开关 | AR22V2R-11R | 日本富士 |
钥匙开关 | AR22JR-3A11A | 日本富士 |
指示灯 | DR22E3L-E4G | 日本富士 |
限位开关 | LX19-001 | 上海华通 |
排气扇 | FK3321.100 | 上海雷普电气 |
控制按钮 | LAY7 | 上海华通 |
柜台 | 与机器40匹配示例：1×19 | 上海手轮转数仪表厂 |
发声器 | AD16-22SM/R | 上海第二工业电器厂 |
接线端子 | TD1530/铜-10 | 上海新通 |
机器材料清单
姓名 | 材料 | 表面热处理 硬度 |
转盘 | 1QT500-7铸铁制造（标准配置） 245#镀硬铬 钢（可选） 3SS304不锈钢板（可选） | 不 |
中心轴和传动轴材料 | GB/T3077-1999规定的40Cr中碳 合金结构钢 | 不 |
主传动蜗轮 | GB/T1176-1987规定ZQSn10-1锡青铜 | 表面热处理硬度为HRC45-48 |
蜗杆蜗轮 | GB/T3077-1999规定的40Cr中碳 合金结构 | 表面热处理硬度为HRC45-48 |
压轮 | GB/T1222-1984规定GCr15高碳 铬轴承钢 | 外层热处理硬度 压辊表面HRC60-62 |
导轨 | usdGB/T1222-1984规定GCr15高碳 铬轴承钢 | 表面热处理 与冲头接触的钢导轨硬度为：HRC58-62 |
喂食器 | 锡青铜ZQSn6-6-3，镀铬 | 不 |
桌子中间 盘子 | 不低于GB9439-1998规定的HT200cast 铁 | 不 |
主要成分 | 不低于GB9439-1998规定的HT200铸件 钢铁制造 | 不 |
料斗 | 不锈钢（OCr18Ni9） | 不 |
面板外壳 | 不锈钢（OCr18Ni9） | 不 |
上压辊架盖 | 不锈钢（OCr18Ni9） | 不 |
